Gen4 이오나이저 바
공기를 불어넣으면 생산 공정에 지장을 줄 수 있는 애플리케이션을 위해 설계되었습니다.
-
4인치(102mm) 이내의 표면에서 정전기를 제거
-
무충격, 비방사성
-
낮은 유지보수
-
CE 및 RoHS 준수, UL 부품 인증
이오나이저 란?
이온화 바는 압축 공기가 필요하지 않으며 바에서 4인치(102mm) 이내의 표면에서 정전기를 제거합니다. 전기로 작동하는 4세대 이온화 바는 크기가 작아 전하가 생성되는 기계의 좁은 공간에도 설치할 수 있습니다. 공기 흐름에 방해받지 않는 표면에 이상적입니다. 먼지나 이물질이 달라붙어 제품 외관을 손상시키고, 찢어지거나 걸리거나, 사람을 놀라게 할 수 있는 종이, 필름, 플라스틱에 주로 사용됩니다.
적용 분야
-
라벨링
-
봉투 제작 - 성형 및 채우기
-
중성화 수축 랩
-
시트 공급 및 웹 프레스
-
포장
-
컨버팅 기계
-
중화 슬리팅 작업
-
섬유
-
스크린 인쇄
장 점
-
표면에 2인치 이상 가까이 배치할 때 성능이 크게 향상됨
-
최대 4인치 거리에서 정전기를 최소화할 수 있습니다.
-
견고한 금속 외장 및 전자기 차폐 케이블
-
통합 접지로 추가 접지 연결 불필요
-
전원 공급 장치에 내구성이 뛰어난 스테인리스 스틸 연결
-
저렴한 비용
-
빠른 정전기 감쇠
-
컴팩트
-
무충격, 비방사성
-
산업 환경을 위한 견고한 디자인
-
간편한 설치, 마운팅 플랜지 장착
-
적은 유지 보수 비용
이오나이저 바 성능표

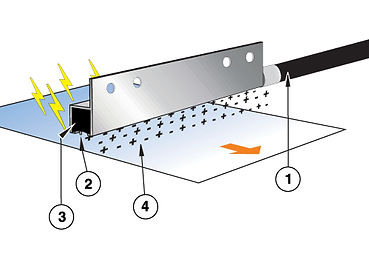

이오나이저 바 작동 원리
전자기 차폐 전원 케이블(1)은 5kVrms 전원 공급 장치 출력을 Gen4 이온화 바의 각 용량 결합 스테인리스 스틸 이미터 포인트(2)로 전달합니다. 전원 케이블 내에 통합된 접지선(3)은 이미터 포인트에서 바 채널(4)로 방전 경로를 생성합니다. 각 이미터에서의 방전은 주변 실내 공기의 가스 분자를 충전하여 양전하와 음전하를 띤 이온의 샤워를 일으킵니다(5). 재료 표면이 음전하를 띠면 Gen4 이온화 바의 양이온을 끌어당겨 균형을 이루거나 중화됩니다. 재료 표면이 양전하를 띠면 Gen4 이온화 바의 음이온을 끌어당겨 균형을 이루거나 중화됩니다.
각 이미터의 전압 전위는 이미터에 닿았을 때 충격을 주지 않고 주변 공기를 이온화할 수 있을 만큼 충분히 높습니다.

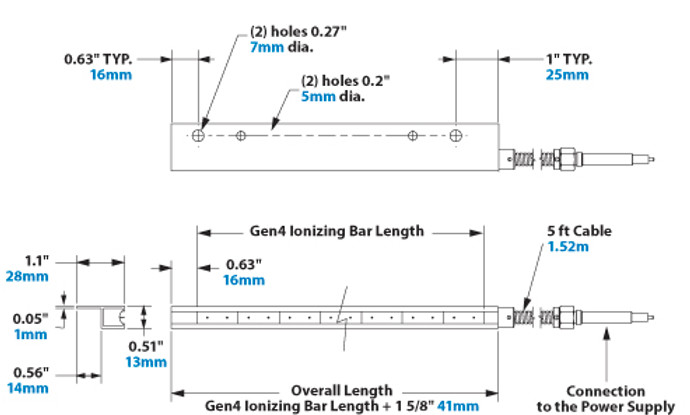

이오나이저 바 사이즈 정보
압축 공기 사용 여부에 따라서 적합한 정전기 제거 장치를 선택 하십시오.
압축 공기가 필요 한 정전기 제거 장치
엔지니어링된 공기 흐름 제품과 이온화 장치를 결합하면 먼 거리에서도 빠르게 전하를 제거할 수 있습니다. 층류 기류를 통해 오염 물질과 이를 끌어당기는 전하를 날려버릴 수 있습니다. 다음과 같은 경우에 이상적입니다:
- 손이 닿기 어려운 곳이나 장애물이 있는 표면
- 고속으로 움직이는 제품
- 전하가 매우 높은 표면
압축 공기 소비와 소음을 최소화하는 동시에 "강풍"에서 "미풍"으로 조절할 수 있는 힘을 제공합니다.
테스트 결과, 이 이오나이저는 표면에서 2피트(610mm) 떨어진 곳에 배치했을 때 표면에서 0.5인치(13mm) 떨어진 곳에 배치한
공기 공급 장치가 없는 Gen4 이온나이저바 만큼 효과적인 것으로 나타났습니다.
Gen4 슈퍼 이온 에어 나이프는 모든 이오나이저 중 최고의 성능을 제공합니다.
슈퍼 에어 나이프(40:1 공기 증폭)를 사용, 최대 20피트(6.1m) 떨어진 곳까지 균일한 이온화 공기를 전달합니다.
Gen4 스탠다드 이온 에어 나이프는 스탠다드 에어 나이프(30:1 공기 증폭)를 사용하여 이온화된 공기를 표면으로 전달합니다. 공기 소비량과 소음은 Gen4 슈퍼 이온 에어 나이프보다 다소 높습니다.
Gen4 슈퍼 이온 에어 와이프는 부품 주위를 클램핑하여 이온화된 공기 흐름의 고리를 생성합니다.
연속적으로 움직이는 표면을 중화시키고 세척합니다.
Gen4 이온 에어 캐논은 공기초증폭기 (22:1 공기 증폭)를 사용하여 최대 15피트 (4.6m) 거리까지 충전을 제거할 수 있는 집중된 원뿔형 에어 스트림을 제공합니다.
Intellistat 이온 에어건은 이온화된 압축 공기를 생성하여 특히 실험실, 클린룸 또는 과학 테스트 시설에서 깨끗한 공정, 테스트 절차 및 민감한 조립 작업 중에 정전기를 중화시키고 문제가 되는 미립자를 제거합니다.
30볼트 밸런스를 갖춘 Intellistat은 최소한의 압축 공기를 사용하면서도 정밀한 블로우 오프와 1초 이내에 5000볼트를 500볼트 미만으로 낮출 수 있는 탁월한 정전기 감쇠율을 제공하도록 설계되었습니다.
특허를 받은 새로운 Intellistat 이온 에어 노즐은 특히 실험실, 클린룸 또는 과학 테스트 시설에서 깨끗한 공정,
테스트 절차 및 민감한 조립 작업 중에 정전기를 중화시키고 문제가 되는 미립자를 제거하는 이온화 압축 공기를 생성합니다. 30볼트 밸런스를 갖춘 핸즈프리 Intellistat은 최소한의 압축 공기를 사용하면서도 정밀한 블로우 오프와 1초 이내에 1000볼트를 100이하로 낮출 수 있는 탁월한 정전기 감쇠율을 제공하도록 설계되었습니다.
Gen4 이온 에어건은 고속 에어젯 (5:1 공기 증폭)을 사용하여 좁은 빔의 이온화 기류를 제공합니다.
이 휴대용 정전기 제거기는 산업용으로 견고하며 정전기 감쇠 속도가 매우 빠릅니다.
Gen4 이온 에어젯은 고속 에어젯 (5:1 공기 증폭)을 사용하며 효과적인 스팟 클리너입니다.
영구적으로 장착하거나 유연한 스테이 세트 호스와 함께 사용할 수 있는 이 이온화기는 좁은 공간에 이온화된
공기 흐름을 집중시키는 이상적인 방법입니다.
압축 공기가 필요 없는 정전기 제거 장치
어떤 상황에서는 아주 적은 양의 공기 흐름도 제품을 방해할 수 있습니다. 특히 경량 소재의 경우 더욱 그렇습니다. 파텍코퍼레이션은
이러한 중요한 응용 분야를 위해 두 가지 스타일의 이오나이저를 공급합니다.
Gen4 이온나이저 바는 제품 표면에 가깝게 장착할 수 있는 비교적 평평한 재료에 이상적입니다.
Gen4 이온화 바는 크기가 작아 전하가 생성되는 기계의 좁은 공간에도 설치할 수 있습니다.
Gen4 이온나이저 포인트는 스팟 중화에 효과적입니다. 컴팩트한 크기로 와인딩 또는 슬리팅에 이상적입니다.
또한 덕트를 통해 장착하여 움직이는 공기나 물질로 인한 정전기를 중화할 수도 있습니다.
Q. 이온나이저 바에는 어떤 종류의 유지 관리가 필요하나요? A. 부드러운 칫솔모 브러시(칫솔이 좋습니다)를 사용하여 이미터 포인트와 채널을 청소하여 이물질을 제거해야 합니다. 이미터 포인트를 구부리거나 무디게 하는 것은 사용하지 마세요. 전도성 잔여물을 남길 수 있는 비누나 액체 세정제를 사용하지 마세요. 효과와 수명을 떨어뜨릴 수 있습니다. 계획된 유지보수 일정에 간단한 청소 작업을 추가하면 잠재적인 성능 문제를 제거할 수 있습니다. 필요한 청소 빈도는 이오나이저가 설치된 환경에 따라 달라집니다. 더러운 산업 환경에서는 매일 청소해야 하는 반면 클린룸 환경에서는 한 달에 한 번만 청소해야 할 수도 있습니다. 각 이오나이저 설치의 청소 필요성을 평가하는 것이 중요합니다. 전원이 켜진 상태에서 이오나이저를 청소하지 마십시오!
Q. 이오나이저로 정전기를 제거했지만 정전기가 계속 재발합니다. 왜 그럴까요? A. 이오나이저는 제품 표면에 양이온과 음이온을 분사하여 전하를 완전히 제거합니다. 해당 부품이나 소재가 다른 표면과 마찰을 일으키면 새로운 전하가 유도될 수 있습니다.
Q. 정전기 제거기에서 이온화된 공기를 덕트로 배출할 수 있나요? A. 덕트로 인해 발생하는 공기 난류와 이온의 재결합으로 인해 이온화 제품을 덕트로 연결하는 것을 권장하지 않습니다.
Q. 정전기 측정기로 무엇을 알 수 있나요? A. 모델 7905 정전기 미터는 1인치 간격으로 최대 ±20kV의 표면 전압과 극성을 10% 풀 스케일의 정확도로 표시합니다. 정전기 미터는 애플리케이션에서 정전기 문제 지점의 위치를 정확히 찾아내는 데 도움이 됩니다.
Q. 전원 공급 장치는 몇 암페어를 소비하나요? A. 모델 7960 및 7961 - 115VAC 모드에서 0.2A, 230VAC 모드에서 0.1A를 소비합니다. 모델 7901 및 940(115VAC)은 0.2A를 소비합니다. 모델 7907 및 941(230VAC)은 0.1A를 소비합니다.
Q. 어떤 정전기 제거제를 사용해야 하나요? A. 공기를 이용한 정전기 제거기는 손이 닿기 어려운 곳이나 장애물이 있는 표면, 고속으로 움직이는 제품, 전하가 매우 높은 표면에 이상적입니다. 공기 지원 이온화 장치에는 슈퍼 이온 에어 나이프, 표준 이온 에어 나이프, 슈퍼 이온 에어 와이프, 이온 에어 캐논, 이온 에어 건 및 이온 에어 제트가 포함됩니다. 공기가 없는 정전기 제거기는 아주 적은 양의 공기 흐름으로도 제품을 방해할 수 있거나 공간이 극도로 제한된 상황에 적합합니다. 정전기 제거기는 충전된 표면에서 2인치 이내에 장착해야 합니다. 공기가 없는 이온화 장치에는 이온화 바 및 이온화 포인트가 포함됩니다.
Q. 공정에서 이온화 장치를 어디에 배치해야 하나요? A. 일반적으로 이오나이저를 설치하기에 가장 효과적인 위치는 정전기로 인해 문제 (찢어짐, 방해, 인력에 대한 방전 등)가 발생하는 공정 영역 바로 직전입니다. 때로는 공정의 정전기 재생으로 인해 단일 공정에 여러 대의 이온화기가 필요할 수 있습니다. 응용 분야가 세척인 경우 이오나이저는 포장 또는 마무리 작업 직전에 배치해야 합니다. 정전기 측정기(모델 7905)는 공정에서 정전기가 발생하는 위치를 파악하기 위해 구입할 수 있습니다.
Q. 슈퍼 이온 에어 나이프와 스탠다드 이온 에어 나이프는 어떤 길이를 제공하나요? A. 슈퍼 이온 에어 나이프의 경우 3" ~ 108", 표준 이온 에어 나이프의 경우 3" ~ 48" 길이의 일체형 길이를 제공합니다.
Q. 이온 바가 있는데 압축 공기를 추가하고 싶은데 가능한가요? A. 예. 슈퍼 에어 나이프 또는 표준 에어 나이프를 기존 이온화 바에 쉽게 장착할 수 있습니다. 현재 사용 중인 이온 바의 길이를 알고 계신다면 이온 바를 슈퍼 이온 에어 나이프 또는 표준 이온 에어 나이프로 변환하기 위해 필요한 부품을 지정해 드릴 수 있습니다.
Q. 정전기 제거기가 금속 부품의 자성을 제거하지 못하는 이유는 무엇인가요? A. 정전기 제거 장치는 물체의 자성을 제거하도록 설계되지 않았습니다. 자기 인력과 정전기 인력은 서로 관련이 없는 두 가지 다른 현상입니다. 정전기 제거 장치는 양이온과 음이온을 재료 표면에 공급하여 총 정전하를 중성으로 되돌려 정전기를 감소시키는 역할을 합니다. 자기 인력은 자화된 물질에서 원자의 정렬에 의해 생성되는 힘의 선에 의해 발생합니다.
Q. 인화성 물질 주변에서 일부 제품을 사용할 수 없는 이유는 무엇인가요? A. 인화성 물질 주변에서 사용할 수 없는 두 가지 제품군, 즉 이송 제품과 정전기 제거기가 있습니다. 라인백, 드럼백 및 칩 백 등 이송 제품은 모두 이송되는 물질로 인해 정전기가 발생할 가능성이 있습니다. 정전기 제거 제품은 모두 고전압 기술을 사용하여 정전기를 제거하며 고전압 방출 지점에서 스파크가 발생할 수 있습니다.
