나사형 라인백 (일반)

단품 모델

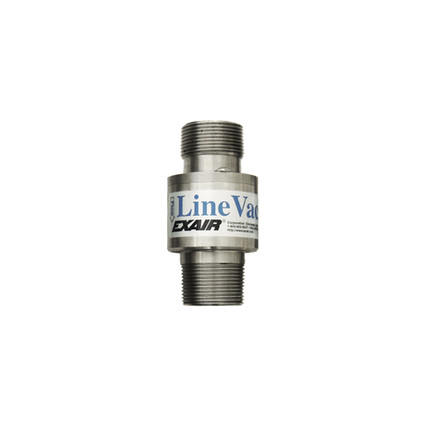

나사형 라인백 (일반) 단품

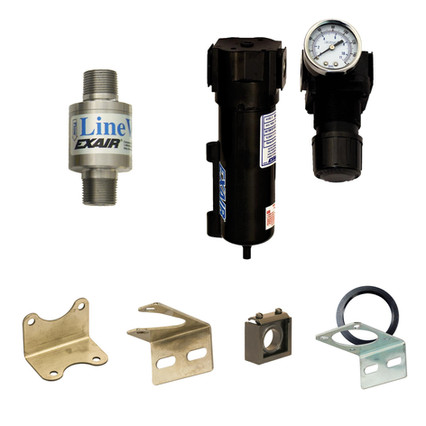

키트 모델

구성품 : 단품, 필터, 레귤레이터 (커플링 포함)

라인백 (일반)과 동일한 탁월한 성능을 제공하며 나사 체결의 추가적인 이점을 제공합니다. 표준 나사선을 사용하면 일반 배관 파이프 및 피팅에 쉽게 설치할 수 있습니다.

구동 부품이 없어 막힘 또는 유지 관리 필요 없음
호퍼 이송, 섬유 장력 조정, 트림 제거, 재료 이송에 이상적
일반적인 파이프 및 피팅에 쉽게 설치 가능
알루미늄, 스테인리스 스틸 재질
OSHA 소음 및 압력 요구 사항 충족

가격 확인하기

설치가이드 알루미늄

카다로그

나사형 라인백 (일반)이란?

나사형 라인백 (일반)은 일반 파이프를 부품, 스크랩, 트림 및 기타 벌크 재료를 이송하는 시스템으로 변환합니다. 나사형 라인백 (일반)은 일반적인 파이프 및 피팅을 사용하여 전체 시스템을 쉽게 구축할 수 있습니다. 3/8NPT ~ 3NPT까지의 모델은 알루미늄, SUS303 및 SUS316로 제공됩니다. 성능은 라인백 (일반)과 동일합니다. 가동 부품이나 전기를 사용하지 않으므로 유지 관리가 필요 없습니다.

적용 분야

호퍼 이송
섬유 장력 유지
물체 운반
폐기물/트림 제거
칩 제거
부품 이송
충진 작업

장 점

크기가 작음
소음이 작음
구동 부품이 없어서 고장이 없음
일반적인 호스 또는 튜브에 장착
알루미늄, 스테인리스 스틸 재질
대용량 이송 가능

재질 정보

알루미늄 : 범용 운송 수단으로 경제적인 선택입니다.

SUS 303 : 뛰어난 내식성을 제공하며 식품, 연마재 또는 부식성 용도에 이상적입니다.

SUS316 : 특정 식품 및 의약품 용도로 뛰어난 내식성을 제공합니다.

나사형 라인백 (일반) 성능표

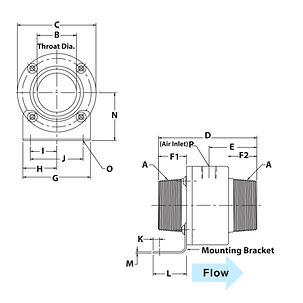

나사형 라인백 (일반) 사이즈 정보

나사형 라인백 (일반) 작동 원리

압축 공기는 입구 ①를 통해 환형 경로 챔버 ②로 흐릅니다. 그런 다음 출구 방향으로 뚫려 있는 미세한 방향성 오리피스③를 통해 출구 방향으로 강하게 쏘아 집니다. 이러한 공기의 분출로 인해 흡기④에서 진공을 발생시켜 재료를 흡입하고 장치⑤를 통해 가속되어 원거리로 수직 또는 수평으로 이송되게 해 줍니다.

이송률 비교 (암염, 비중 2 수준)

라인백의 유량 제어는 압력 조절기로 제어할 수 있습니다. 키트 모델에는적합한 압력 조절기가 포함되어 있습니다.

실제 운송 속도는 호스, 튜브 또는 파이프의 길이, 리프트 및 밴딩 수와 함께 운송 될 부품의 크기, 질량 및 형상에 영향을 받습니다.

이러한 변수로 인해 제품에 대한 정확한 배송 속도를 결정하기 어렵습니다.

라인백 (고비중)은 더 긴 길이에 걸쳐 더 많은 재료를 이동할 수 있습니다. 이 제품들은 단단한 산업용으로 설계되었습니다.

위 표는 당사의 라인백 (저비중), 라인백 (일반), 라인백 (고비중) 모델을 간략하게 비교한 것입니다.

비교를 위해 테스트는 각 제품군 중 51mm 모델로 통일 하였습니다. 라인백 (고비중)은 더 짧은 시간에 더 많은 재료를 이송합니다.

Q. 라인백으로 얼마나 많은 물체를 이송할 수 있습니까? A. 이송 능력은 라인백의 크기, 공력 압력, 이송 거리, 이송 경로의 굽힘 및 이송 되는 재료의 유형 등 다양한 요인에 의해 영향을 받습니다. 이러한 변수 중 하나가 성능에 큰 영향을 미칠 수 있으므로 라인백을 해당 어플리케이션에 직접 테스트하여 결과를 확인하는 것이 좋습니다.

Q. 이송 시스템에서 라인백을 어디에 배치해야 합니까? A. 일반적으로 라인백은 흡입 지점에서 9m 이내에 배치해야 합니다. 진공으로 통과하는 것보다 호스나 파이프를 통해 물질을 내뿜는 것이 항상 더 쉽습니다. 라인백을 그렇게 가까이 둘 수 없는 경우에는 흡입 지점에 최대한 가깝게 배치합니다.

Q. 라인백 (일반), 라인백 (저비중), 라인백 (고비중)의 차이점은 무엇입니까? A. 라인백 (저비중)은 거리가 짧고 이송 속도가 느린 경우에 적합합니다. 라인백 (일반)은 라인백 (저비중)보다 더 긴 이송 거리와 더 빠른 이송을 위해 설계되었습니다 라인백 (고비중) 당사의 가장 강력하고 내구성이 뛰어난 제품이며, 마모에 강한 합금으로 제작되었습니다. 이 구조를 통해 라인백 (고비중)은 더 짧은 시간에 더 많은 재료를 이송하면서 마모를 늦출 수 있습니다.

Q. 라인백으로 액체를 이송할 수 있습니까? A. 아니요, 라인백은 액체를 운반하기 위해 만들어진 것이 아닙니다.

Q. 라인백으로 파우더를 이송할 수 있습니까? A. 네, 라인백은 파우더를 이송할 수 있습니다. 다만 정전기에 의해서 이송 라인에 뭉침 현상이 일어날 수 있으며, 뭉침을 제거 해줘야 합니다. 또한 배출구 끝 쪽에 파우더 비산이 있을 수 있으므로 필터 사용이 필요할 수 있습니다.

Q. 라인백용 호스를 파나요? A. 예, 내경 10mm ~ 76mm까지 나선형 강화 PVC 호스를 판매합니다. 이 호스는 호스 구입 시 제공되는 웜 기어 호스 클램프로 라인 Vac에 연결됩니다.

Q. 가연성 물질에 라인백을 사용할 수 있습니까? A. 라인백은 운송 중인 물질에 의해 정전기가 발생할 가능성이 있으므로 가연성 물질은 사용할 수 없습니다.
